● 压力变送器
产品详情
一、概 述
MK-BP系列压力(差压)变送器选用进口高品质扩散硅式、陶瓷式压力传感器作为敏感元件，采用专用集成模块，经精细的温度、零点、满程和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。实现工矿企业、科研院所等部门对各种场所压力真空介质变化的理想监控。
二、特 点

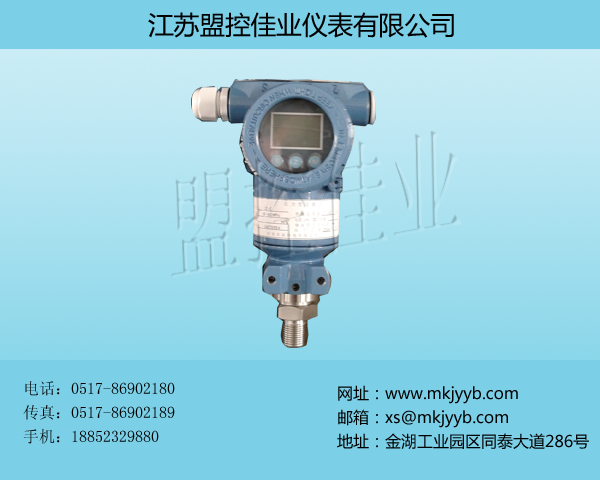

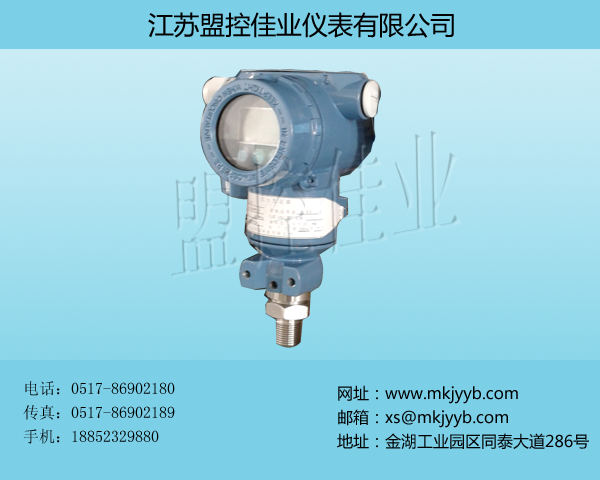

BP系列标准型压力变送器
● 专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装调试极为方便。
● 铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用。
● 4-20mA DC二线制信号传送，抗干扰能力强，传输距离远。
● LED、LCD、指针三种指示表头，现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质。
● 高准确度，高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的综合性温度漂移、非线性进行精细补偿，因此在使用温度范围内非线性小，温度稳定性好。
BPJ精巧型压力(差压)变送器
● 体积小、重量轻，可在狭窄位置安装使用。
● 316L不锈钢机电一体化结构，坚固耐用。
● 集成化专用芯片，分立元件少，温度特性好。
● 易操作，维护检修方便。
三、主要技术指标
准 确 度
0.1%F•S 0.25%F•S 0.5%F•S
测量范围
-95kPa～35MPa间任选
测量介质
液体、气体、蒸汽
存贮温度
-40℃～125℃
使用温度
-10℃～80℃
防腐材料
316L不锈钢 陶瓷 聚四氟乙烯
温度影响
＜0.02%/℃
负载电阻
≤750Ω
过载能力
量程的1～2倍
机械保护
IP65
湿 度
≤95%RH
输 出
二线制4～20mA DC
关联设备
EXZ231B型安全栅
四、物理性能
● 隔离膜片: 陶瓷、316不锈钢
●接触介质连接件:不锈钢
● O 型 环:丁腈橡胶
● 外 壳:压铸铝合金
● 外壳喷涂:环氧树脂
● 过程连接方式:1/2NPT外螺纹、1/2NPT内螺纹
M20×1.5外螺纹
G1/2外螺纹
● 电气连接:1/2NPT、M20×1.5
● 通讯条件:HART，用多芯双绞线时，通讯距离可达1.5km
五、选型方法
|
企标 |
分隔线 |
型号 |
类别 |
形式 |
防爆 |
量程 |
精度 |
过程连接 |
表头 |
说明 |
|
MK |
|
企标 |
||||||||
|
|
− |
|
无定义 |
|||||||
|
|
BP |
|
压力变送器 |
|||||||
|
|
GP |
|
表压 |
|||||||
|
AP |
|
绝压 |
||||||||
|
SP |
|
密封表压 |
||||||||
|
|
不标 |
|
通用型 |
|||||||
|
J |
|
精巧型 |
||||||||
|
DP |
|
差压 |
||||||||
|
|
H |
|
HART协议 |
|||||||
|
N |
普通不防爆 |
E |
隔爆型ExdIIBT4 |
i |
本安型ExiaIICT4 |
|||||
|
|
1 |
0～35kPa |
|
6 |
0～2.1MPa |
|||||
|
2 |
0～100kP |
|
7 |
0～3.5MPa |
||||||
|
3 |
0～200kP |
|
8 |
0～7MPa |
||||||
|
4 |
0～350kP |
|
9 |
0～21MPa |
||||||
|
5 |
0～700kP |
|
0 |
0～35MPa |
||||||
|
|
A |
|
B |
0.25%F·S |
||||||
|
|
0.1%F·S |
C |
0.5%F·S |
|||||||
|
1 |
|
M20×1.5 |
||||||||
|
2 |
|
1/2NPT |
||||||||
|
3 |
|
G1/2 |
||||||||
|
|
不标 |
无表头 |
||||||||
|
M1 |
0～100%刻度 |
|||||||||
|
M2 |
3 1/2LED |
|||||||||
|
M3 |
3 1/2LCD |
|||||||||
|
MK |
− |
BP |
SP |
J |
N |
8 |
C |
2 |
M1 |
完整选型 |
