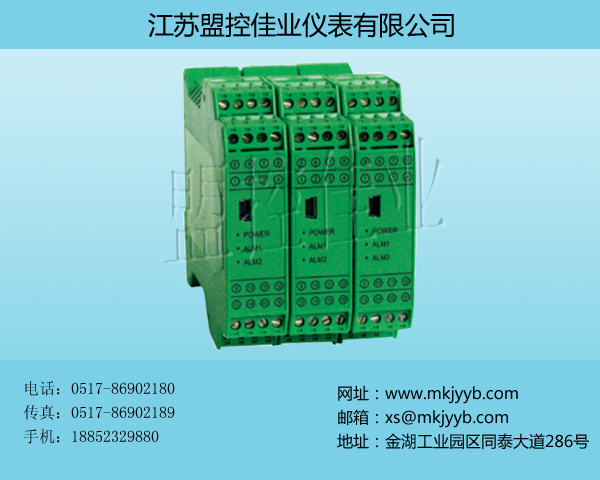

产品名称：智能配电器（SPD系列）

发布日期： 2015-04-17

点击数： 2582

二维码：

简述：智能配电器为传感器等需供电的一次仪表提供电源回路，并可同线测量一次仪表的各种输出信号，在经过仪表处理后，变送输出相互隔离的单路、双路、三路、最高四路的电压或电流信号。输入、输出、电源之间提供电气隔离。

产品详情

一、概述

MK-SPD智能配电器为传感器等需供电的一次仪表提供电源回路，并可同线测量一次仪表的各种输出信号，在经过仪表处理后，变送输出相互隔离的单路、双路、三路、最高四路的电压或电流信号。输入、输出、电源之间提供电气隔离。

二、特点

● 对输入信号中的高、低频干扰信号提供了软件上的抑制和处理。

● 在大功率变频控制系统中保持可靠性能。

● 无需借助外部零点和满度电位器，即可对信号进行数字化/自动/手动调校。同时对输入信号进行自动补偿。

● 利用通讯和智能操作器连接，在线观测输入输出值。

● 可与单元组合仪表及DCS、PLC等系统配套使用，可广泛应用于油田、石化、电力、制造、冶金等各类复杂的工控环境。

三、面板显示

五芯通讯接口

用于通过专用数据线和智能操作器通讯连接

Power: 电源状态指示灯(通电长亮)

通讯状态指示灯(通讯闪烁)

故障状态指示灯(故障闪烁)

ALM1: 第一路报警，满足报警条件时，指示灯长亮

ALM2: 第二路报警，满足报警条件时，指示灯长亮

输入输出信号故障状态下，指示灯闪烁。

四、主要技术指标

● 系统准确度：±0.2%F•S

● 温度漂移：≤0.0015% F•S/℃

● 工作温度：工业级标准-10～+55℃

● 输入阻抗：电流：100Ω：电压：550K Ω

● 电流输出允许外接的负载阻抗：4～20mA输出时≤500Ω；0～10mA输出时≤1KΩ，需要更大的负载请另附说明。

● 电压输出时的内部阻抗：250Ω±1KΩ

● 输入∕输出∕电源∕通讯∕双路间绝缘强度：≥2500VAC

● 储运环境温度：-40～+80℃

● 供电电源：交流：AC 85V～260V 直流：DC 18V～36V(反接保护)

● 通讯接口：RS232或RS485

● 外形尺寸：宽×高×深（mm）:22.5×100×115

● 净重：170～220g

五、选型方法
